Timah diolah dari bijih timah yang
didapatkan dari batuan atau mineral timah ( kasiterit SnO2 ). Proses
produksi logam timah dari bijinya melibatkan serangkaian proses yang terbilang
rumit yakni pengolahan mineral ( peningkatan kadar timah/proses fisik dan
disebut juga upgrading ), persiapan material yang akan dilebur, proses
peleburan, proses refining dan proses pencetakan logam timah. Pemakaian timah
biasanya dalam bentuk paduan timah yang dikenal dengan nama timah putih yakni
campuran 80% timah, 11 % antimony dan 9% tembaga serta terkadang ditambah
timbal. Timah putih ini terutama dipakai untuk peralatan logam pelindung dan
pipa dalam industri kimia, industri bahan makanan dan untuk menyimpan bahan
makanan.
Proses pengolahan timah ini
bertujuan sesuai dengan namanya yaitu meningkatkan kadar kandungan timah dimana
Bijih timah diambil dari dalam laut atau lepas pantai dengan penambangan atau
pengerukan setelah itu dilakukan pembilasan dengan air atau washing dan
kemudian diisap dengan pompa. Bijih timah hasil dari pengerukan biasanya
mengandung 20 – 30 % timah. Setelah dilakukan proses pengolahan mineral maka
kadar kandungan timah menjadi lebih dari 70 %, sedangkan bijih timah hasil
penambangan darat biasanya mengandung kadar timah yang sudah cukup tinggi
>60%.
Adapun Proses pengolahan mineral timah ini meliputi banyak proses, yaitu :
1. Washing atau Pencucian
Pencucian timah dilakukan dengan memasukkan bijih timah ke dalam ore bin yang berkapasitas 25 drum per unit dan mampu melakukan pencucian 15 ton bijh per jam. Di dalam ore bin itu bijih dicuci dengan menggunakan air tekanan dan debit yang sesuai dengan umpan.
2 .Pemisahan berdasarkan ukuran atau screening/sizing dan uji kadar
Bijih yang didapatkan dari hasil pencucian pada ore bin lalu dilakukan pemisahan berdasarkan ukuran dengan menggunakan alat screen,mesh, setelah itu dilakukan pengujian untuk mengetahui kadar bijih setelah pencucian. Prosedur penelitian kadar tersebut adalah mengamatinya dengan mikroskop dan menghitung jumlah butir dimana butir timah dan pengotornya memiliki karakteristik yang berbeda sehinga dapat diketahui kadar atau jumlah kandungan timah pada bijih.
3. Pemisahan berdasarkan berat jenis
Proses pemisahan ini menggunakan alat yang disebut jig Harz.bijih timah yang mempunyai berat jenis lebih berat akanj mengalir ke bawah yang berarti kadar timah yang diinginkan sudah tinggi sedangkan sisanya, yang berkadar rendah yang juga berarti mengandung pengotor atau gangue lainya seperti quarsa , zircon, rutile, siderit dan sebagainya akan ditampung dan dialirkan ke dalam trapezium Jig Yuba.
4. Pengolahan tailing
Dahulu tailing timah diolah kembali untuk diambil mineral bernilai yang mungkin masih tersisa didalam tailing atau buangan. Prosesnya adalah dengan gaya sentrifugal. Namun saat ini proses tersebut sudah tidak lagi digunakan karena tidak efisien karena kapasitas dari alat pengolah ini adalah 60 kg/jam.
5. Proses Pengeringan
Proses pengeringan dilakukan didalam rotary dryer. Prinsip kerjanya adalah dengan memanaskan pipa besi yang ada di tengah – tengah rotary dryer dengan cara mengalirkan api yang didapat dari pembakaran dengan menggunakan solar.
6. Klasifikasi
Bijih-bijih timah selanjutnya akan dilakukan proses-proses pemisahan/klasifikasi lanjutan yakni:
v klasifikasi berdasarkan ukuran butir dengan screening
v klasifikasi berdasarkan sifat konduktivitasnya dengan High Tension separator.
v klasifikasi berdasarkan sifat kemagnetannya dengan Magnetic separator.
v Klasifikasi berdasarkan berat jenis dengan menggunakan alat seperti shaking table , air table dan multi gravity separator (untuk pengolahan terak/tailing).
7. Pemisahan Mineral Ikutan
Mineral ikutan pada bijih timah yang memiliki nilai atau value yang terbilang tinggi seperti zircon dan thorium( unsur radioaktif ) akan diambil dengan mengolah kembali bijih timah hasil proses awal pada Amang Plant. Mula – mula bijih diayak dengan vibrator listrik berkecepatan tinggi dan disaring/screening sehingga akan terpisah antara mineral halus berupa cassiterite dan mineral kasar yang merupakan ikutan. Mineral ikutan tersebut kemudian diolah pada air table sehingga menjadi konsentrat yang selanjutnya dilakukan proses smelting, sedangkan tailingnya dibuang ke tempat penampungan. Mineral – mineral tersebut lalu dipisahkan dengan high tension separator –pemisahan berdasarkan sifat konduktor – nonkonduktornya atau sifat konduktivitasnya. Mineral konduktor antara lain: Cassiterite dan Ilmenite. Mineral nonconductor antara lain: Thorium, Zircon dan Xenotime. Lalu masing – masing dipisahkan kembali berdasarkan kemagnetitanya dengan magnetic separation sehingga dihasilkan secara terpisah, thorium dan zircon.
8. Proses pre-smelting
Setelah dilakukan proses pengolahan mineral dilakukan proses pre-smelting yaitu proses yang dilakukan sebelum dilakukannya proses peleburan, misalnya preparasi material,pengontrolan dan penimbangan sehingga untuk proses pengolahan timah akan efisien.

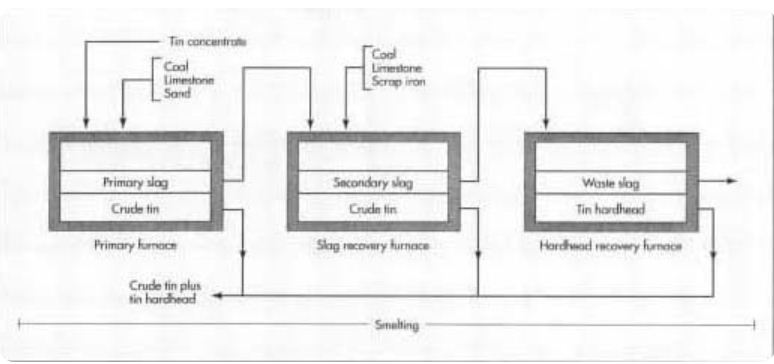

9. Proses Peleburan ( Smelting )
Ada dua tahap dalam proses peleburan :
a) Peleburan tahap I yang menghasilkan timah kasar dan slag/terak.
b) Peleburan tahap II yakni peleburan slag sehingga menghasilkan hardhead dan slag II.
Proses peleburan berlangsung seharian –24 jam dalam tanur guna menghindari kerusakan pada tanur/refraktori. Umumnya terdapat tujuh buah tanur dalam peleburan. Pada tiap tanur terdapat bagian – bagian yang berfungsi sebagai panel kontrol: single point temperature recorder, fuel oil controller, pressure recorder, O2 analyzer,multipoint temperature recorder dan combustion air controller. Udara panas yang dihembuskan ke dalam mfurnace atau tanur berasal dari udara luar / atmosfer yang dihisap oleh axial fan exhouster yang selanjutnya dilewatkan ke dalam regenerator yang mengubahnya menjadi panas.
Tahap awal peleburan baik peleburan I dan II adalah proses charging yakni bahan baku –bijih timah atau slagI dimasukkan kedalam tanur melalui hopper furnace. Dalam tanur terjadi proses reduksi dengan suhu 1100 – 15000 C. unsure – unsure pengotor akan teroksidasi menjadi senyawa oksida seperti As2O3 yang larut dalam timah cair.
Sedangkan SnO tidak larut semua menjadi logam timah murni namun adapula yang ikut ke dalam slag dan juga dalam bentuk debu bersamaan dengan gas – gas lainnya. Setelah peleburan selesai maka hasilnya dimasukkan ke foreheart untuk melakukan proses tapping. Sn yang berhasil dipisahkan selanjutnya dimasukkan kedalam float untuk dilakukan pendinginan /penurunan temperatur hingga 4000C sebelum dipindahkan ke dalam ketel.sedangkan hardhead dimasukkan ke dalm flame oven untuk diambil Sn dan timah besinya.
10. Proses Refining ( Pemurnian )
a) Pyrorefining
Yaitu proses pemurnian dengan menggunakan panas diatas titik lebur sehingga material yang akan direfining cair, ditambahkan mineral lain yang dapat mengikat pengotor atau impurities sehingga logam berharga dalam hal ini timah akan terbebas dari impurities atau hanya memiliki impurities yang amat sedikit, karena afinitas material yang ditambahkan terhadap pengotor lebih besar dibanding Sn. Contoh material lain yang ditambahkan untuk mengikat pengotor: serbuk gergaji untuk mengurangi kadar Fe, Aluminium untuk untuk mengurangi kadar As sehingga terbentuk AsAl, dan penambahan sulfur untuk mengurangi kadar Cu dan Ni sehingga terbentuk CuS dan NiS. Hasil proses refining ini menghasilkan logam timah dengan kadar hingga 99,92% (pada PT.Timah). Analisa kandungan impurities yang tersisa juga diperlukan guina melihat apakah kadar impurities sesuai keinginan, jika tidak dapat dilakukan proses refining ulang.
b) Eutectic Refining
Yaitu proses pemurnian dengan menggunakan crystallizer dengan bantuan agar parameter proses tetap konstan sehingga dapat diperoleh kualitas produk yang stabil. Proses pemurnian ini bertujuan mengurangi kadar Lead atau Pb yang terdapat pada timah sebagai pengotor /impuritiesnya. Adapun prinsipnya adalah berhubungan dengan temperatur eutectic Pb- Sn, pada saat eutectic temperature lead pada solid solution berkisar 2,6% dan aakan menurun bersamaan dengan kenaikan temperatur, dimana Sn akan meningkat kadarnya. Prinsip utamnya adalah dengan mempertahankan temperatur yang mendekati titik solidifikasi timah.
c) Electrolitic Refining
Yaitu proses pemurnian logam timah sehingga dihasilkan kadar yang lebih tinggi lagi dari pyrorefining yakni 99,99%( produk PT. Timah: Four Nine ). Proses ini melakukan prinsip elektrolisis atau dikenal elektrorefining.Proses elektrorefining menggunakan larutan elektrolit yang menyediakan logam dengan kadar kemurnian yang sangat tinggi dengan dua komponen utama yaitu dua buah elektroda –anoda dan katoda –yang tercelup ke dalam bak elektrolisis.Proses elektrorefining yang dilakukan PT.Timah menggunakan bangka four nine (timah berkadar 99,99% ) yang disebut pula starter sheetsebagai katodanya, berbentuk plat tipis sedangkan anodanya adalah ingot timah yang beratnya berkisar 130 kg dan larutan elektrolitnya H2SO4. proses pengendapan timah ke katoda terjadi karena adanya migrasi dari anoda menuju katoda yang disebabkan oleh adanya arus listrik yang mengalir dengan voltase tertentu dan tidak terlalu besar.
11. Pencetakan
Pencetakan ingot timah dilakukan secara manual dan otomatis. Peralatan pencetakan secara manual adalah melting kettle dengan kapasitas 50 ton, pompa cetak and cetakan logam. Proses ini memakan waktu 4 jam /50 ton, dimana temperatur timah cair adalah 2700C. Sedangkan proses pencetakan otomatis menggunakan casting machine, pompa cetak, dan melting kettle berkapasitas 50 ton dengan proses yang memakan waktu hingga 1 jam/60 ton.
Langkah – langkah pencetakan:
a. Timah yang siap dicetak disalurkan menuju cetakan.
b. Ujung pipa penyalur diatur dengan menletakkannya diatas cetakan pertama pada serinya, aliran
timah diatur dengan mengatur klep pada piapa penyalur.
c. Bila cetakan telah penuh maka pipa penyalur digeser ke cetakan berikutnyadan permukaan timah
yang telah dicetak dibersihkan dari drossnya dan segera dipasang capa pada permukaan timah cair.
d. Kecepatan pencetakan diatur sedemikian rupa sehingga laju pendinginan akan merata sehingga
ingot yang dihasilkan mempunyai kulitas yang bagus atau sesuai standar.
e. Ingot timah ynag telah dingin disusun dan ditimbang.
http://berjuang-di.blogspot.com/2013/11/timah-di-pt-timah-persero-tbk.html
